特点

1、电动V型球阀由V型球阀、电子式电动执行机构组成。

2、具有出色的调节特性；V型阀具有一个近似等百分比的固有流量特性及高达300：1的可调比。因此V型阀可以在广阔的范围内提供精确的控制。

3、流动容积：由于它的流线型外形以及满直角回转控制缘故，使流通容积的高，流通能力大，流通阻力小，因此可以使用较小的更加经济实用的阀门尺寸。

4、V型阀采用双轴承结构，机械稳定性高，启动扭矩小，保证了阀门具有较好的灵敏度和感应速度。

5、可靠性（安全性）：阀体为一个整体结构，坚固耐用，操作不受管道压力影响，并可避免阀体渗漏。

6、金属阀座的密封性：V型阀采用可动金属阀座，具有自动补偿功能，并具有好密封性能及较长的使用寿命。在流向上，泄漏量≤10-6X额定流量系数。

7、剪切能力：V型阀采用金属硬密封结构，V型阀芯及金属阀座在无间隙回转运动中，V型缺口与阀座产生一个较大的剪切力能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。

8、电子式电动执行机构体积精小，控制精度高，可靠性高，维护简便。

结构原理

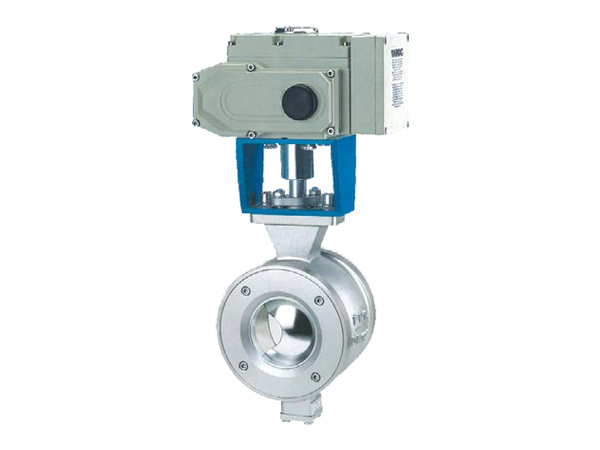

电动V型调节阀，由电子式电动执行机构和V型球阀组成，如图1所示，电动执行机构是V型球阀的驱动装置，它的电源为动力，接受统一标准信号（0~10mA或4~20mADC）。将此转变成与输入信号相对应位移，因此一定的输入信号，就对应于一定的转角，实现比例支作。二位接受220VAC作动，通过电机正反转实现开关动作并输出搭救阀位。

主要技术参数

安装、使用注意事项

1、安装V型球阀时，应注意阀体上的流向标志，以免流通方向错误，影响使用。

2、V型球阀使用前应确认阀全开的前提下对管道进行冲洗，以免有焊渣等杂物刮伤密封面。

3、电动V型球阀一般都设置旁通管路，在检修或更换球阀时，可使用旁通管路让流程照常进行。

4、电动V型球阀可以水平180°范围内竖卧安装，切勿将电动执行器朝下倒装。

5、电动V型球阀配有手动扳手，在阀门有故障或数据不准的情况下可进行手动操作。

6、电动V型球阀接线图以及调试步骤详见电动执行器说明书。

7、使用过程中如发现填料函渗漏，紧固一下压盖螺栓即可解决。

外形尺寸及重量
