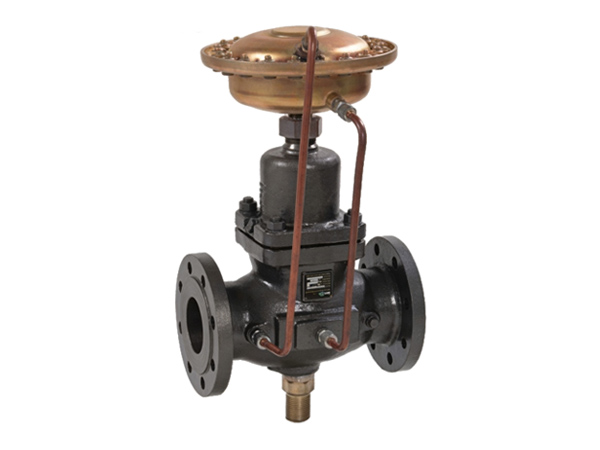

阀体

执行器

性能

结构简图

工作原理

被控介质输入阀以后，阀前压力P1通过控制管线输入下膜室，经节流阀节流后的压力Ps输入上膜室，P1与Ps的差即ΔPs=P1-Ps称为有效压力。

P1作用在膜片上产生的推力与Ps作用在膜片上产生的推力差与弹簧反力相平衡确定了阀芯与阀座的相对位置，从而确定了流经阀的流量。当流经阀的流量增加时，即增加，结果P1、Ps分别作用在下、上膜室，使阀芯向阀座方向移动，从而改变了阀芯与阀座之间的流通面积，使Ps增加，增加后的Ps作用在膜片上的推力加上弹簧反力与P1作用在膜片上的推力在新的位置产生平衡达到控制流量的目的。反之，同理。设定被控介质的流量用调整节流阀与阀座的相对位置来确定。

允许工作温度

额定流量系数、噪音衡量系数、允许压差

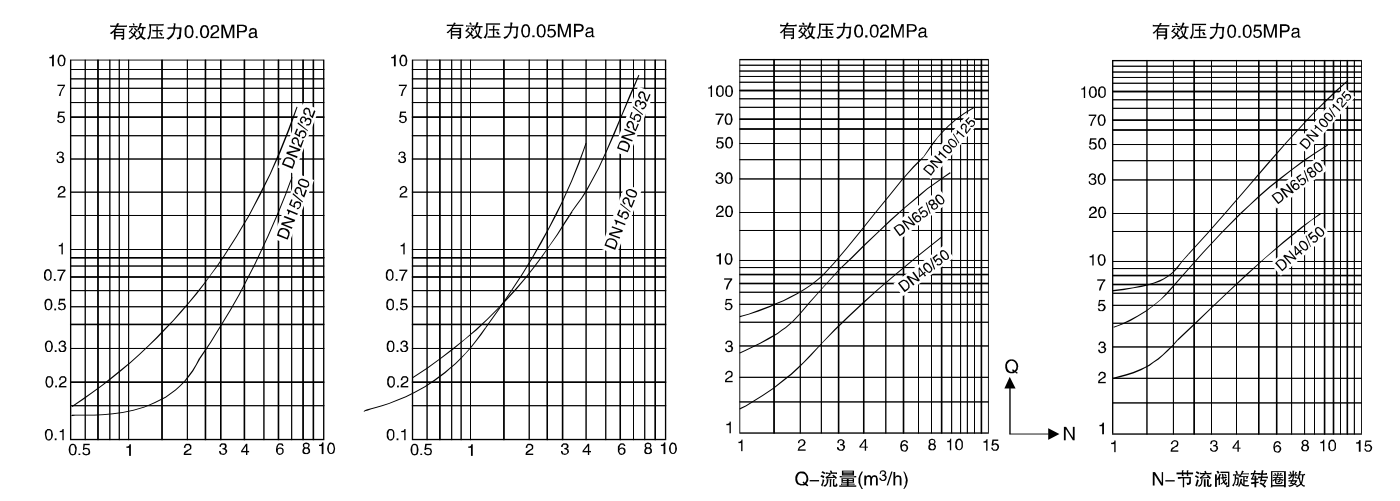

校准图

为更准确、快速调定阀的流量，提供以下校准图供用户参考（如需更精确设定流量或公称通径DN150-250的阀门设定流量时，应采用流量计测量）。本校准图只适用于水，其它介质可参考该图，并在实际流程中进行适当调整。

外形尺寸

执行器尺寸及重量

型号说明
