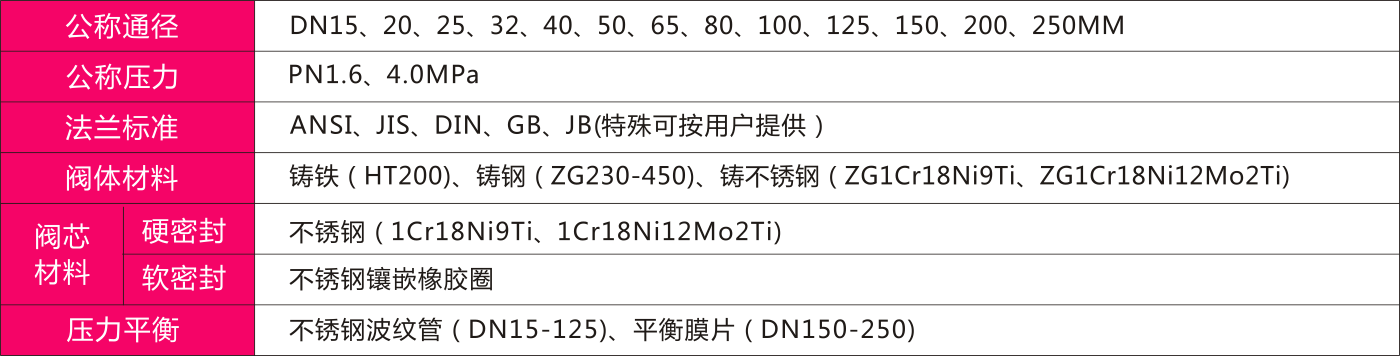

阀体

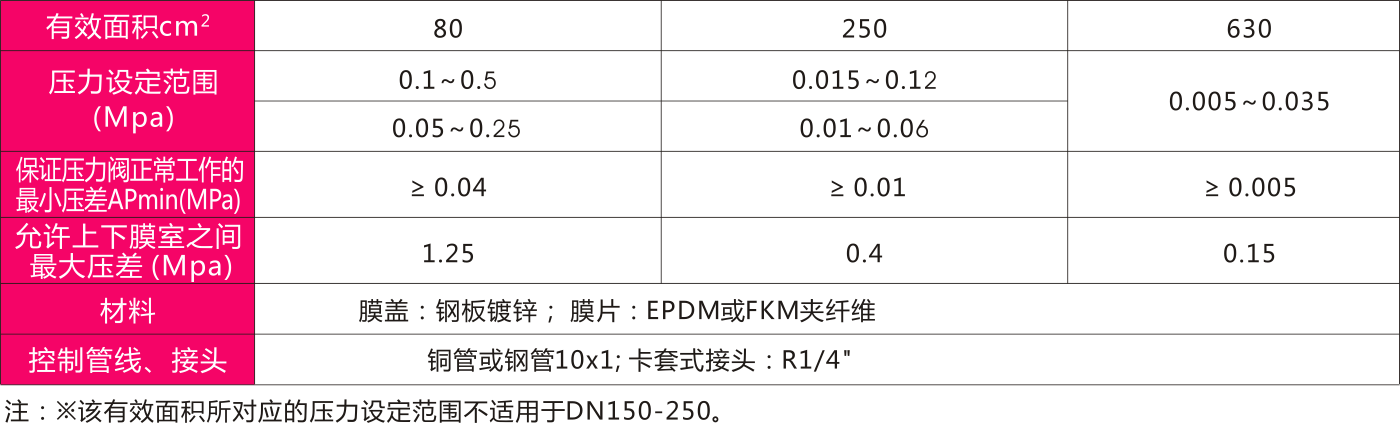

执行器

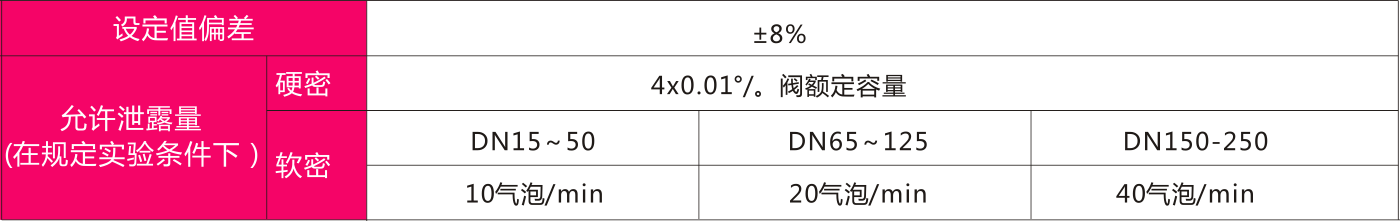

性能

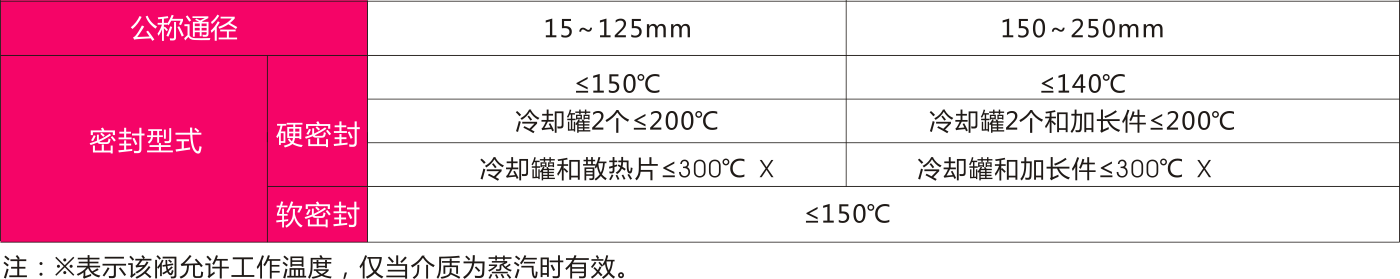

允许工作温度

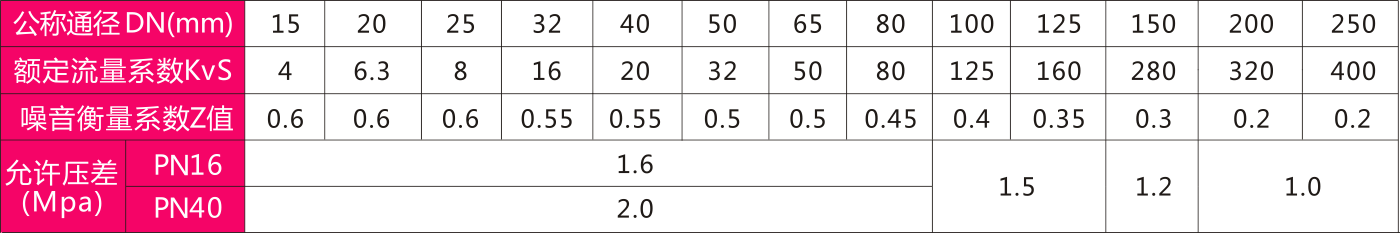

额定流量系数、噪音衡量系数、允许压差

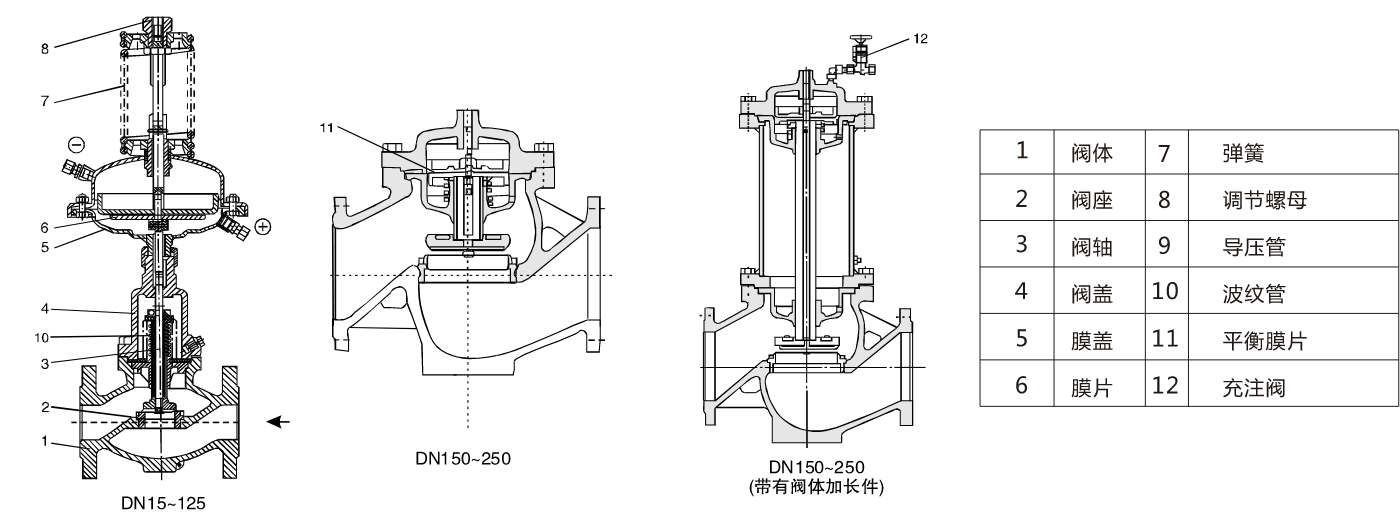

结构简图

工作原理

工艺介质通过阀节流后，进入被控设备，而被控设备的差压，分别引入阀的上、下膜室，在上、下膜室内产生推力，并与弹簧反力相平衡，从而确定了阀芯与阀座的相对位置，而阀芯与阀座的相对位置确定了差压值ΔP的大小。当被控差压变化时，力的平衡被破坏，从而带动阀芯运动，而阀芯的运动改变了阀的阻力系数，即控制了被控差压值为设定值。这就是差压控制的工作原理。

当需要改变差压设定值时，可调整调节螺母

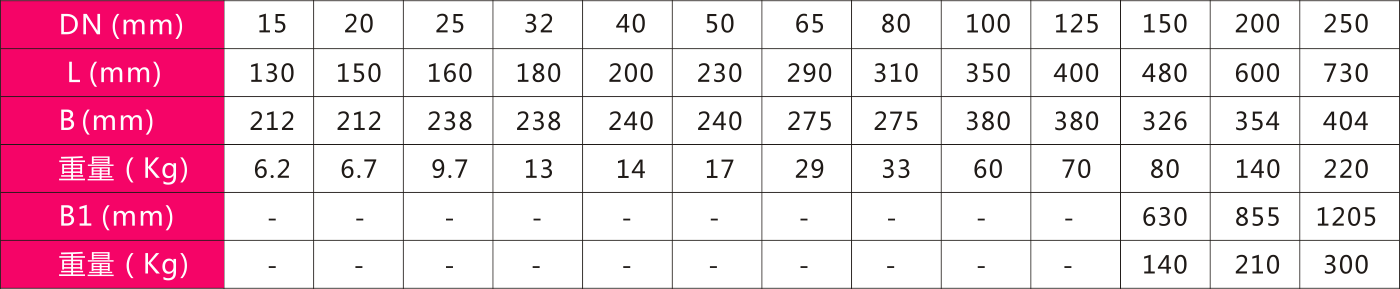

一、控制阀尺寸及重量

外形尺寸

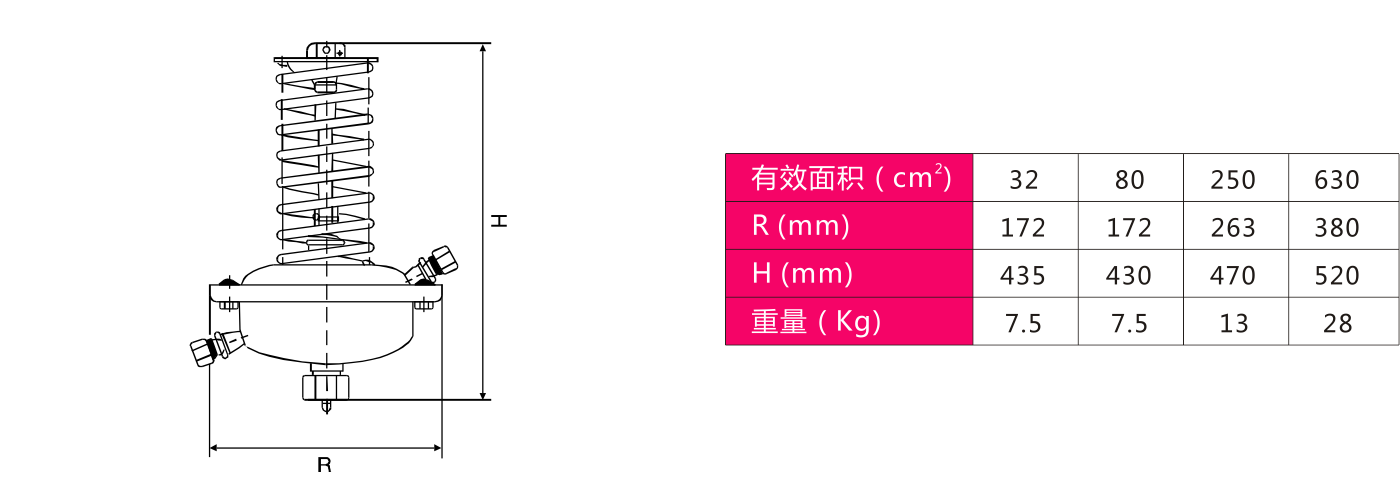

二、执行器尺寸及重量
