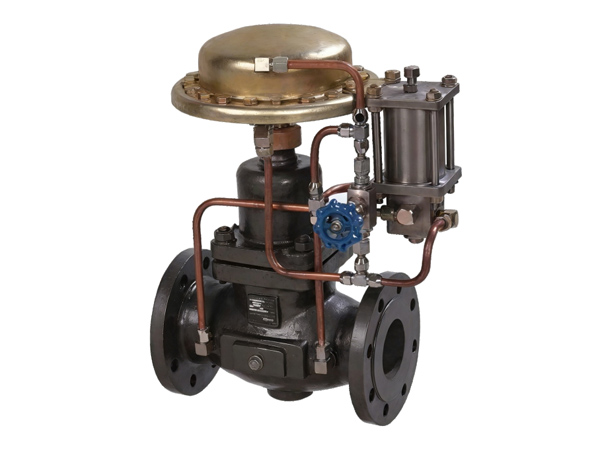

阀体

执行器

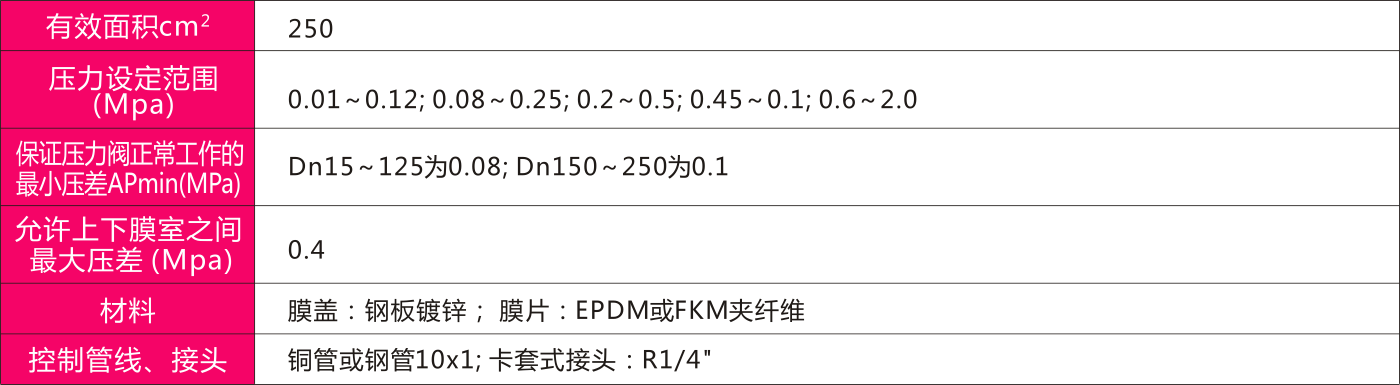

性能

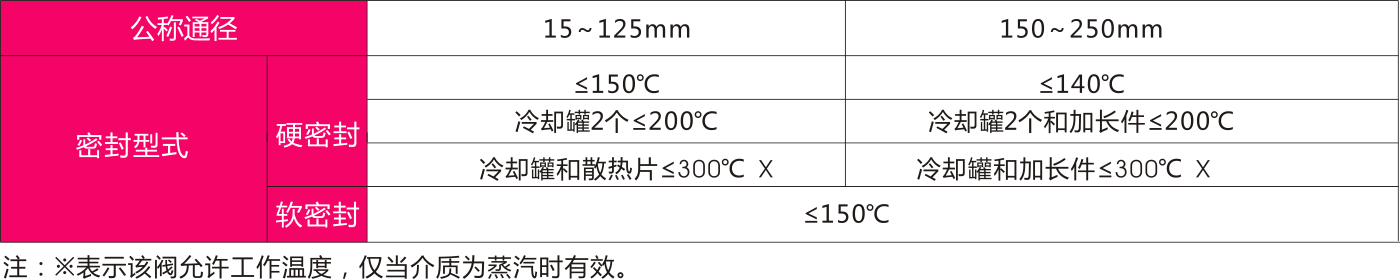

允许工作温度

额定流量系数、噪音衡量系数、允许压差

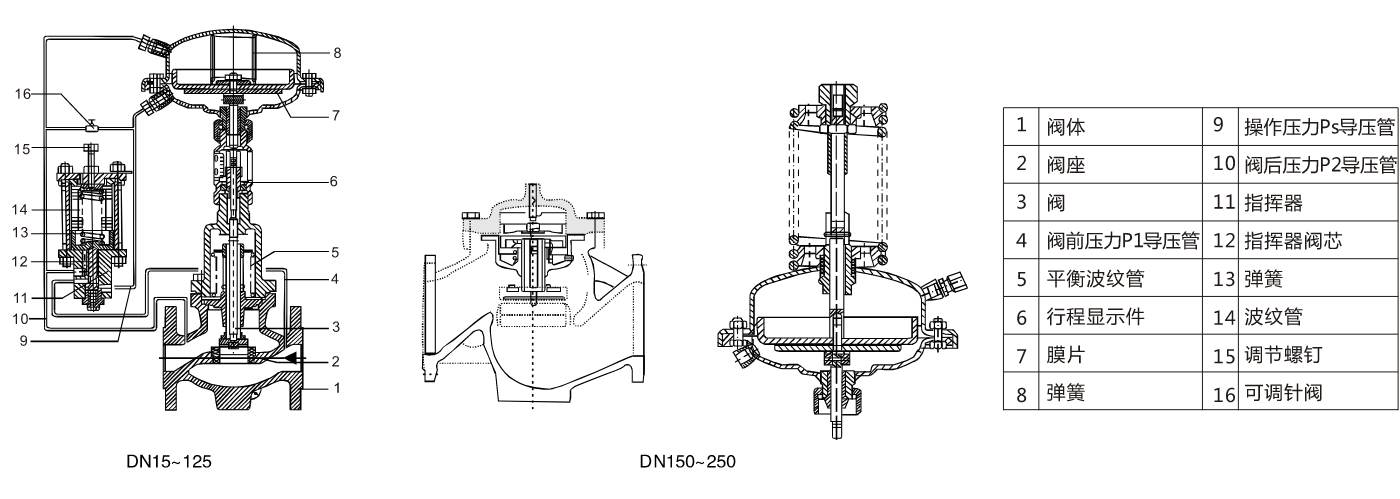

结构简图

工作原理

工作介质沿箭头所指方向流经调压阀，借助导压管（4）将阀前压力P1传输到指挥器。基于设定点调节螺钉（15）的调整，指挥器内产生一个对应的操作压力Ps。阀后作用调压阀中，操作压力Ps作用于执行机构上膜室，设定压力（阀后压）P2作用于下膜室，并与指挥器反馈信号口相连。

当设定压力P2上升时，指挥器内弹簧（13）压缩量增加，使指挥器阀芯（12）向关闭方向（向下）移动，Ps值下降。此时，执行机构下膜室内P2增大，上膜室内Ps减小，促使调节机构阀芯向关闭方向移动，从而降低P2，使其趋于恢复至原设定值附近。当P2下降时，作用方向与上述相反。

在现场设定阀后（或阀前）压力时，可通过调节螺钉（15）与针阀（16）进行调整。

一、控制阀尺寸及重量

外形尺寸

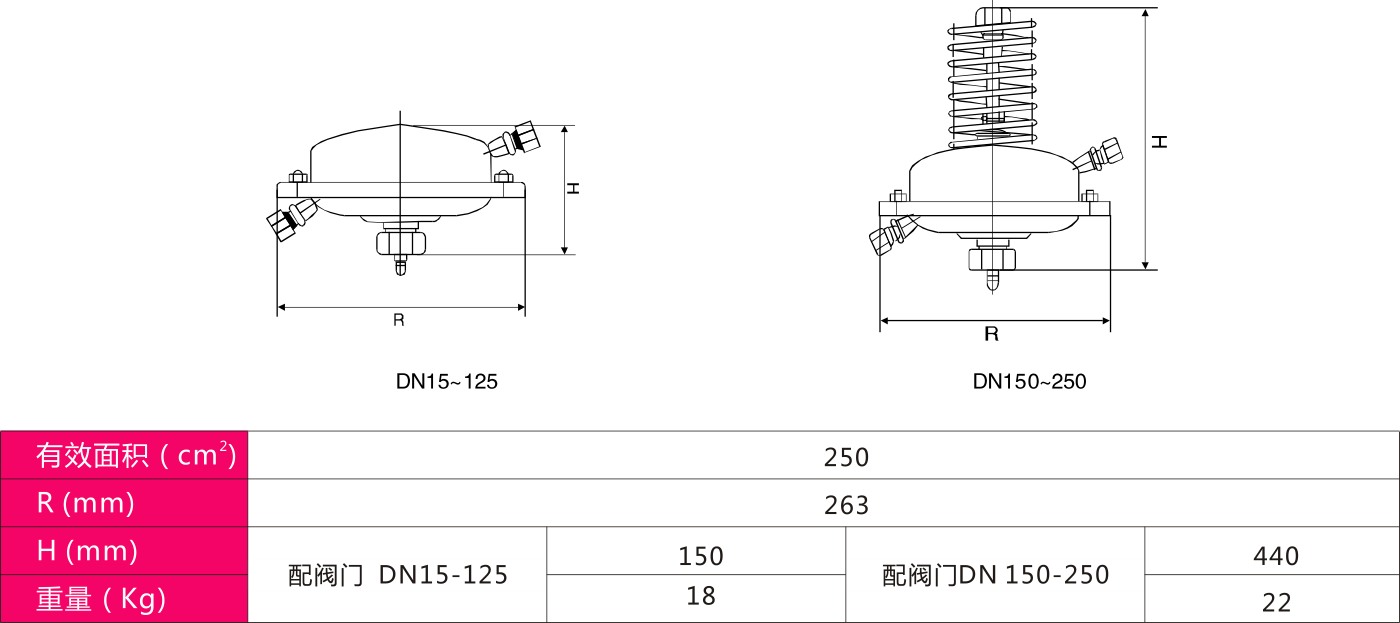

二、执行器尺寸及重量
