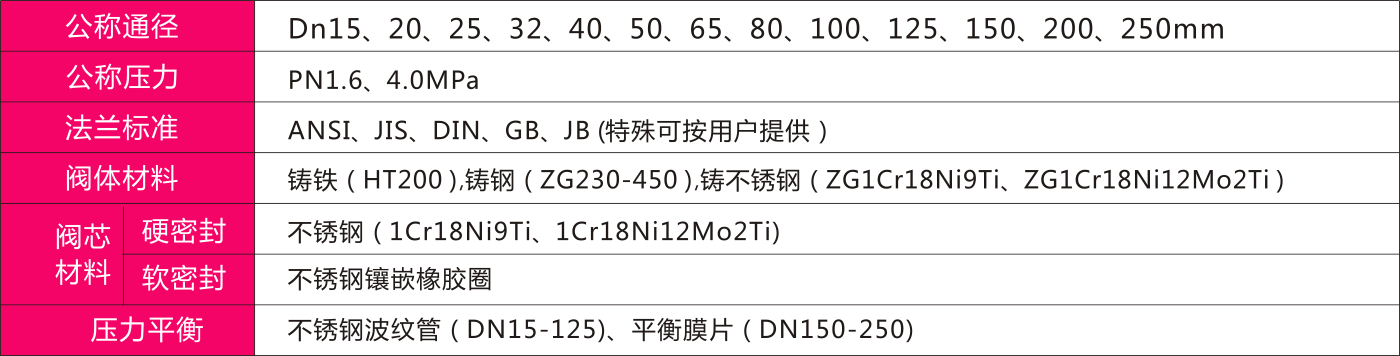

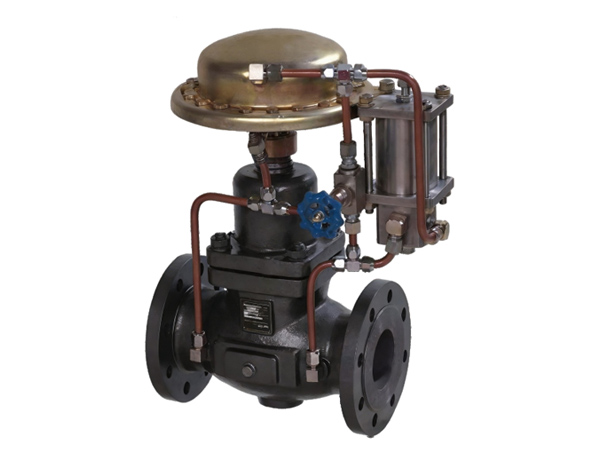

阀体

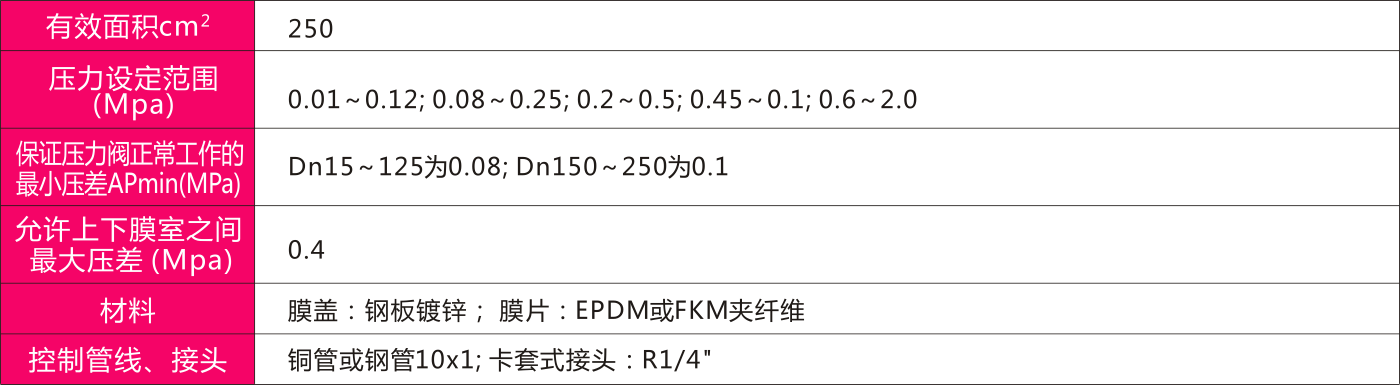

执行器

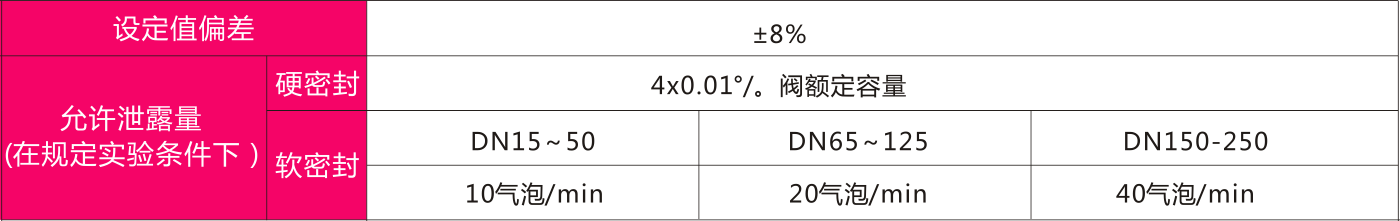

性能

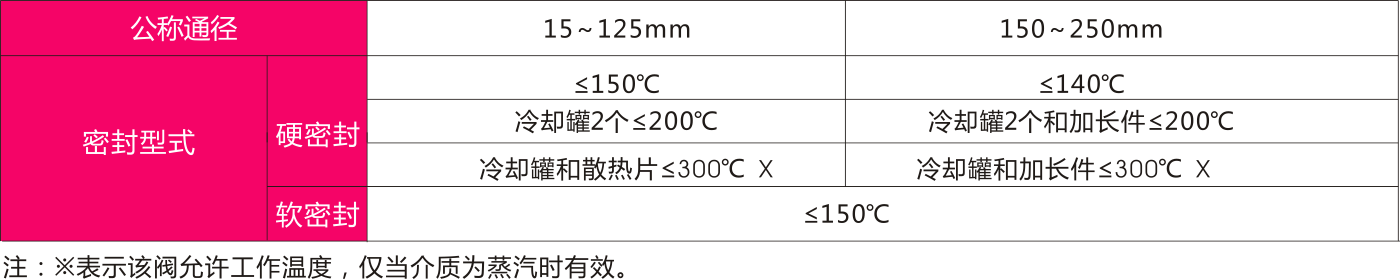

允许工作温度

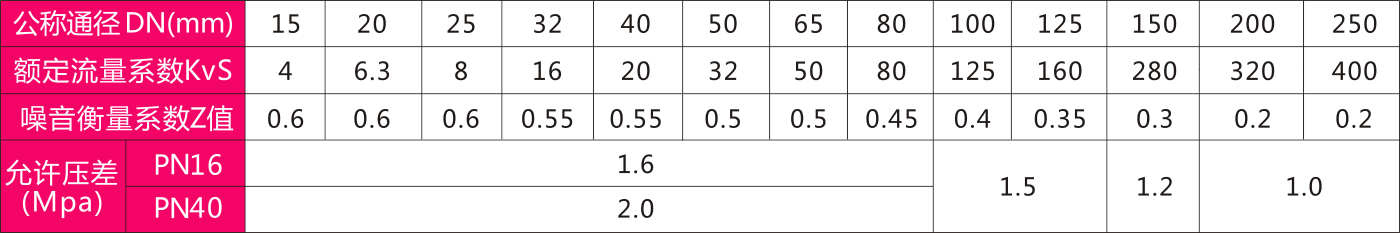

额定流量系数、噪音衡量系数、允许压差

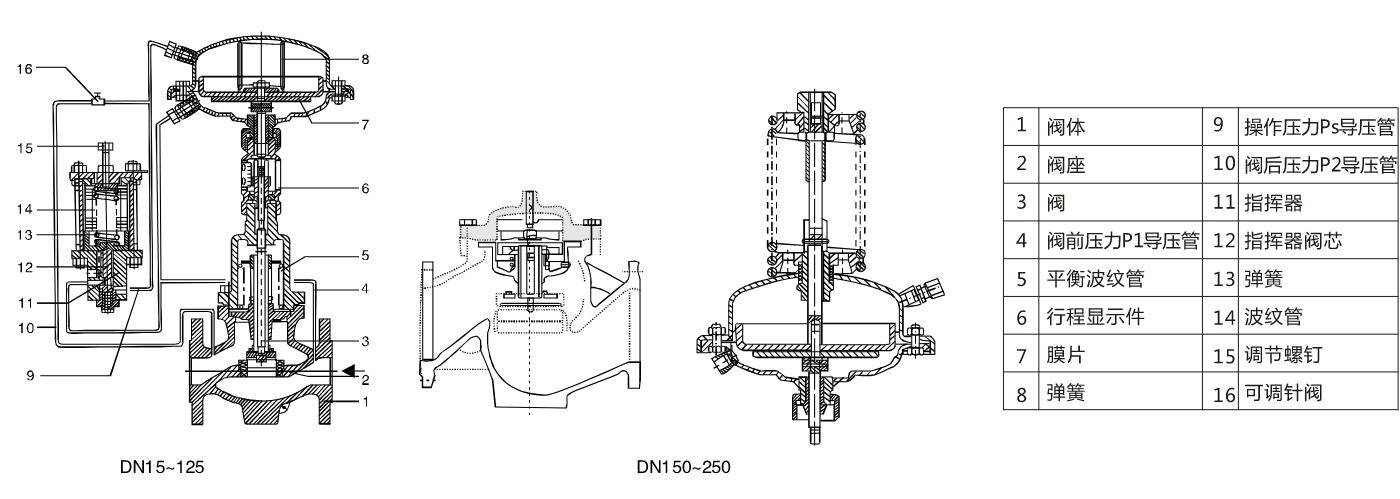

结构简图

工作原理

工作介质沿箭头方向流经调压阀，通过导压管（4）将阀前压力P1传输至指挥器。基于设定点调节螺钉（15）的设定，指挥器内生成相应的操作压力Ps。

对于阀前控制型调压阀，操作压力Ps作用于执行机构上膜室，阀前压力P1同样作用于上膜室，并与指挥器的反馈信号口相连。当设定压力P1上升时，指挥器内弹簧（13）受压压缩，驱动指挥器阀芯（12）向关闭方向（向下）移动，导致Ps值下降。此时，执行机构膜室内Ps减小，P1作用力相对增大，推动调节机构阀芯向开启方向移动，从而调节P1，使其趋于回归原设定值。当P1下降时，作用方向与上述相反。

在现场设定阀后（或阀前）压力时，可通过调节螺钉（15）与针阀（16）进行参数整定。

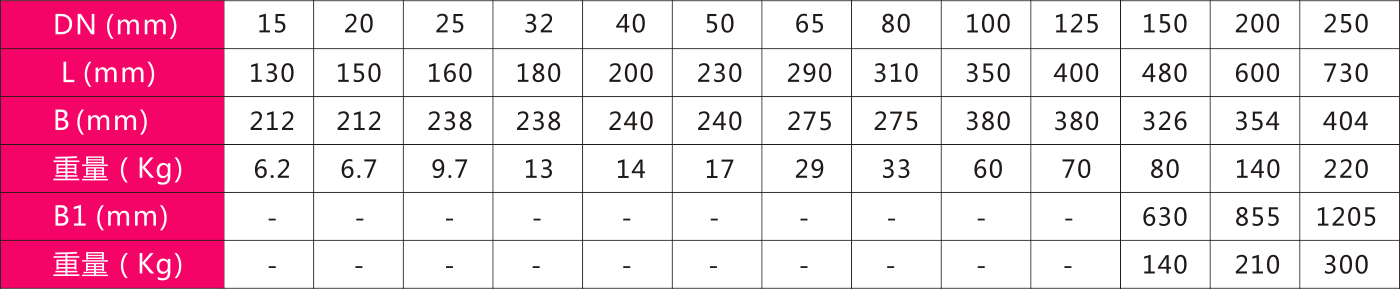

一、控制阀尺寸及重量

外形尺寸

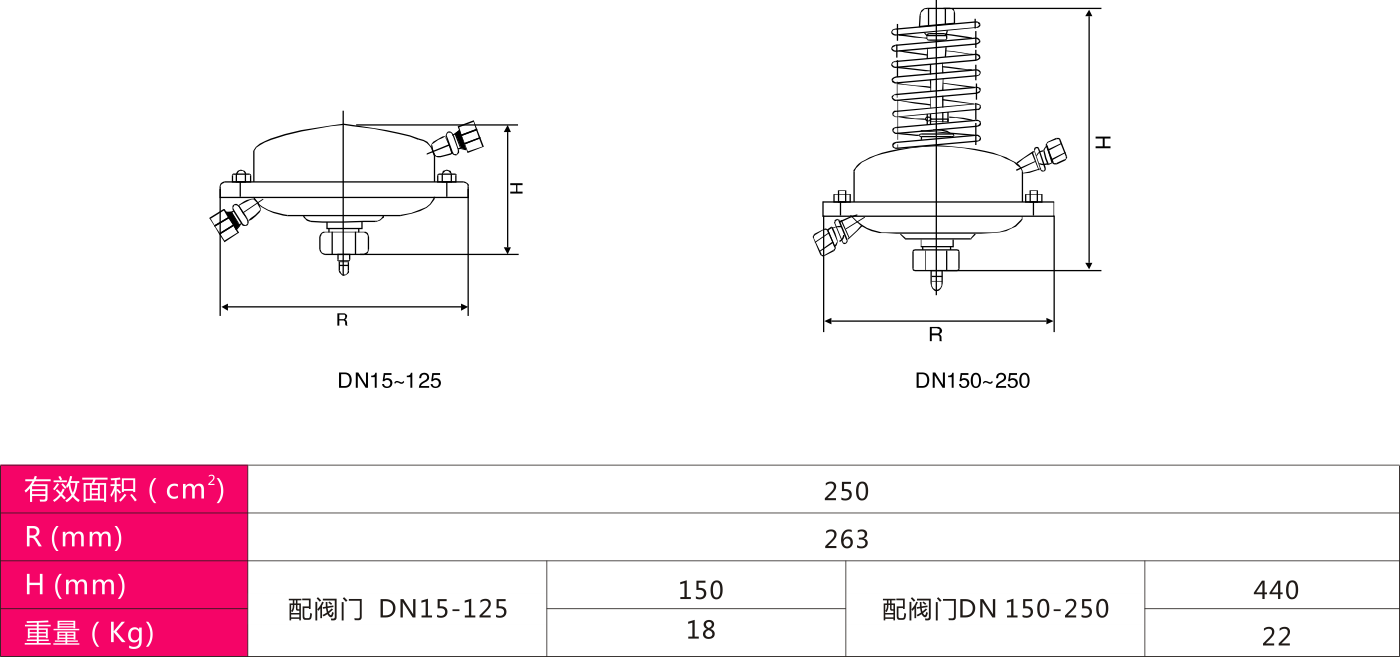

二、执行器尺寸及重量
