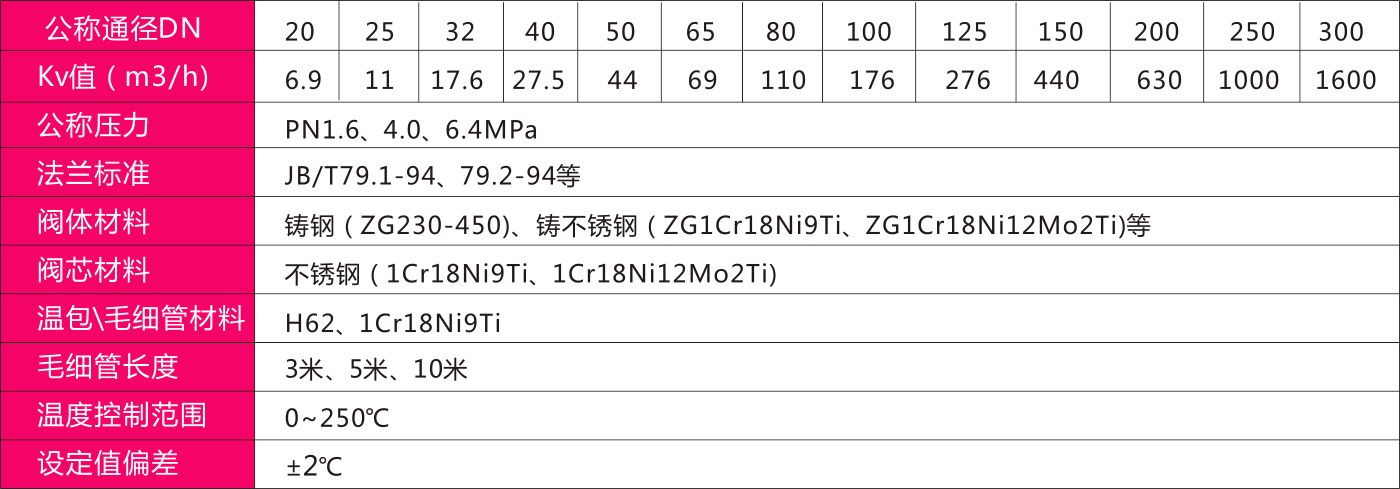

阀体

工作原理

自力式电控温度调节阀由控制阀门、电动执行机构、温度传感器和温度调节器等部件组成，可根据实际使用需求，提供加热型与冷却型两种结构款式。

加热型调节阀的结构与原理详见附图：

设备未工作时，主阀芯处于半开状态，传感器保持自然工况。接通电源后，主阀芯完全开启。介质沿箭头方向流入主阀体，经由阀芯对储热箱进行加热。当温度升至对应设定数值时，传感器输出线性信号至一体化执行机构，随即驱动阀杆与阀芯产生位移，关闭主阀芯停止加热。当温度低于设定值时，传感器同样输出线性信号至一体化执行机构，带动阀芯逐步开启，使介质按抛物线特性流入储热箱持续加热，直至达到设定温度。通过循环调节，让被控介质温度稳定维持在设定区间内，实现恒温调控效果。

备注：常规所称加热型、冷却型，本款阀门只需更换阀芯结构即可实现工况切换。

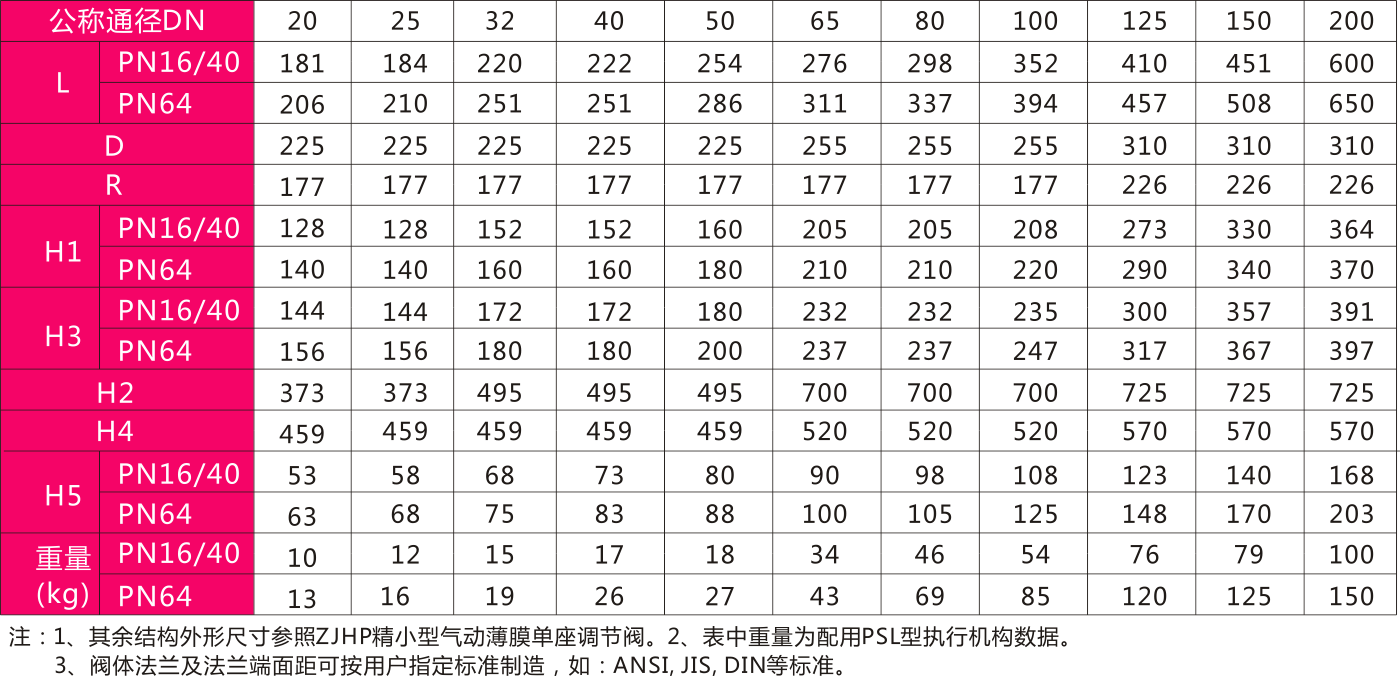

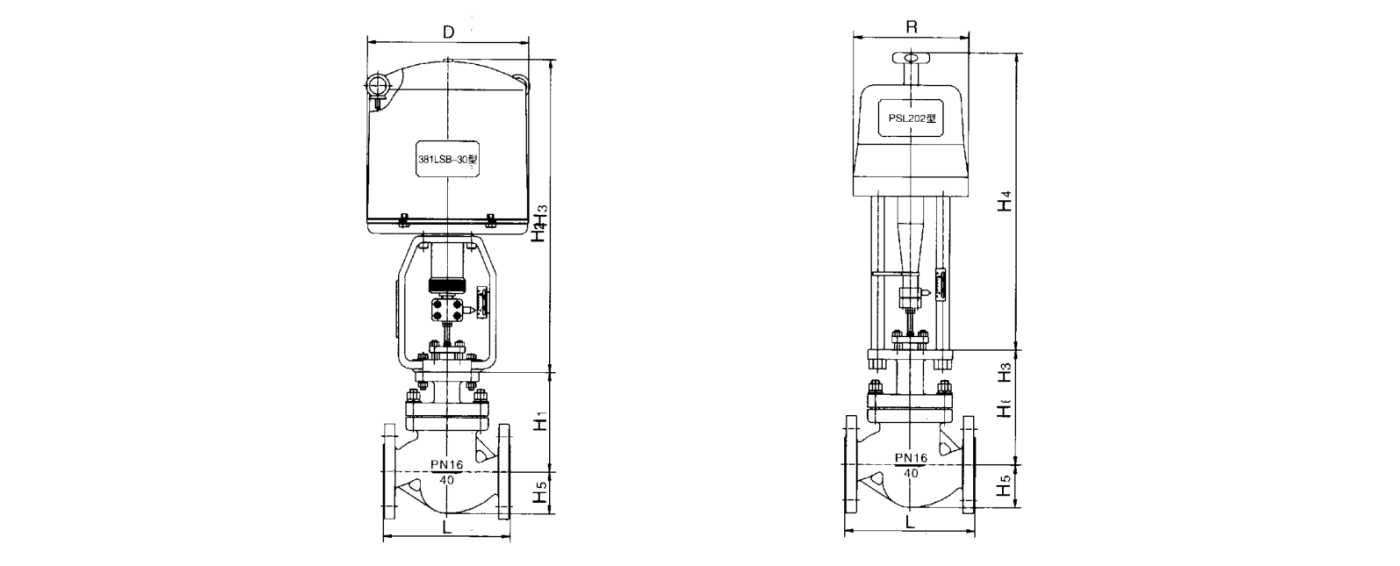

外型尺寸

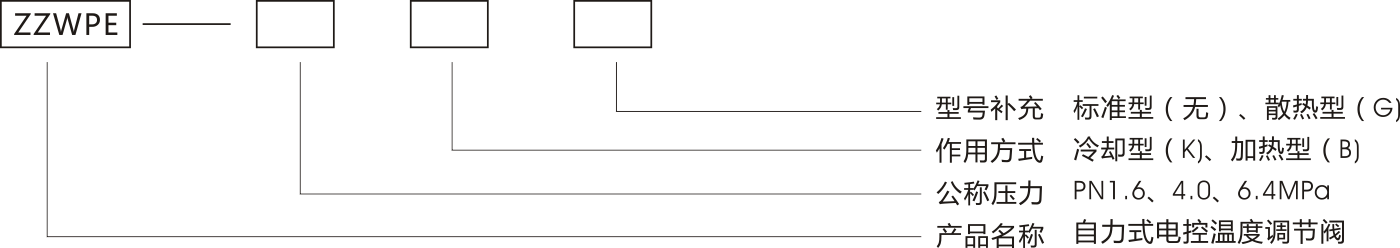

型号说明
