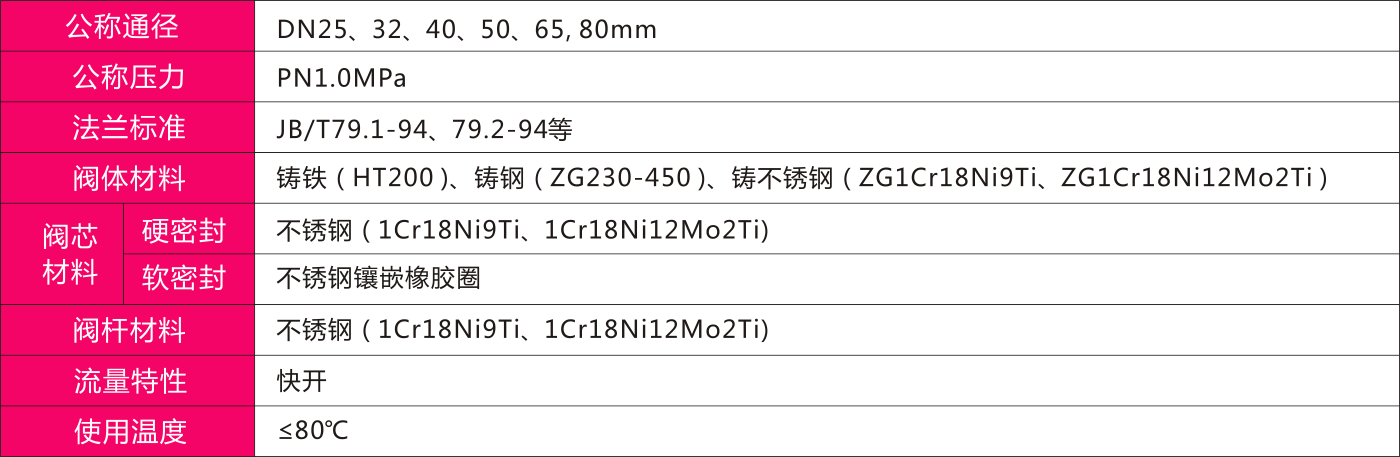

阀体

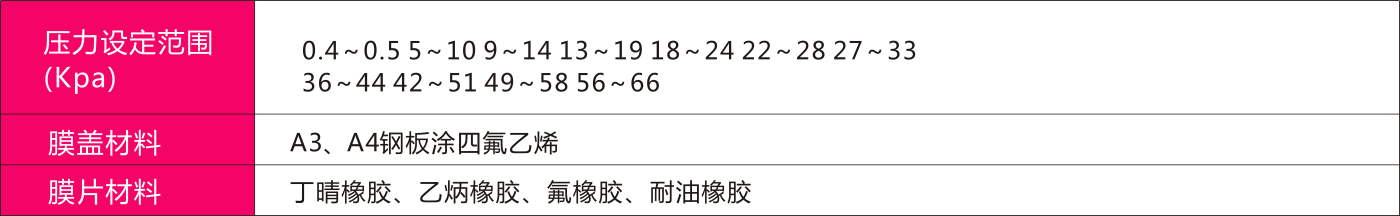

执行器

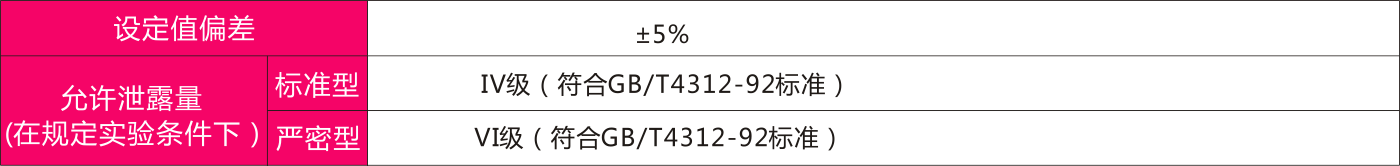

性能

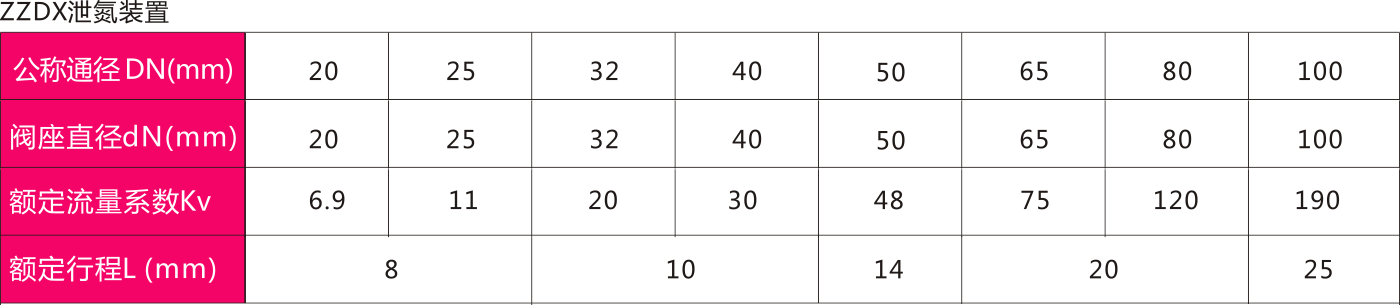

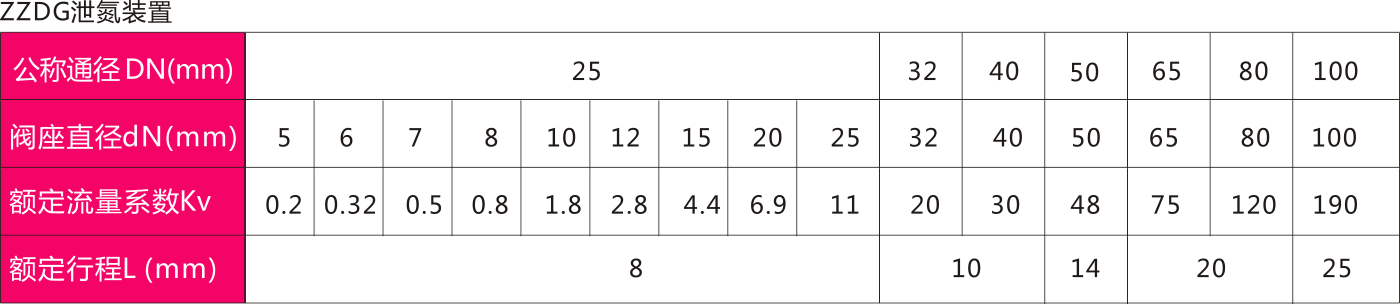

额定流量系数、额定行程、性能

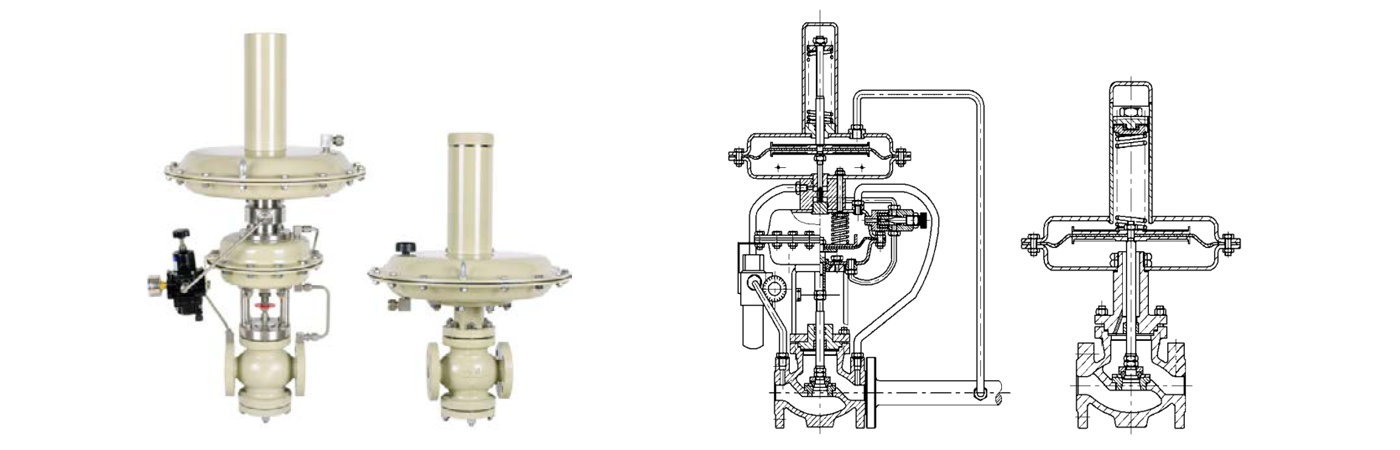

结构简图

工作原理

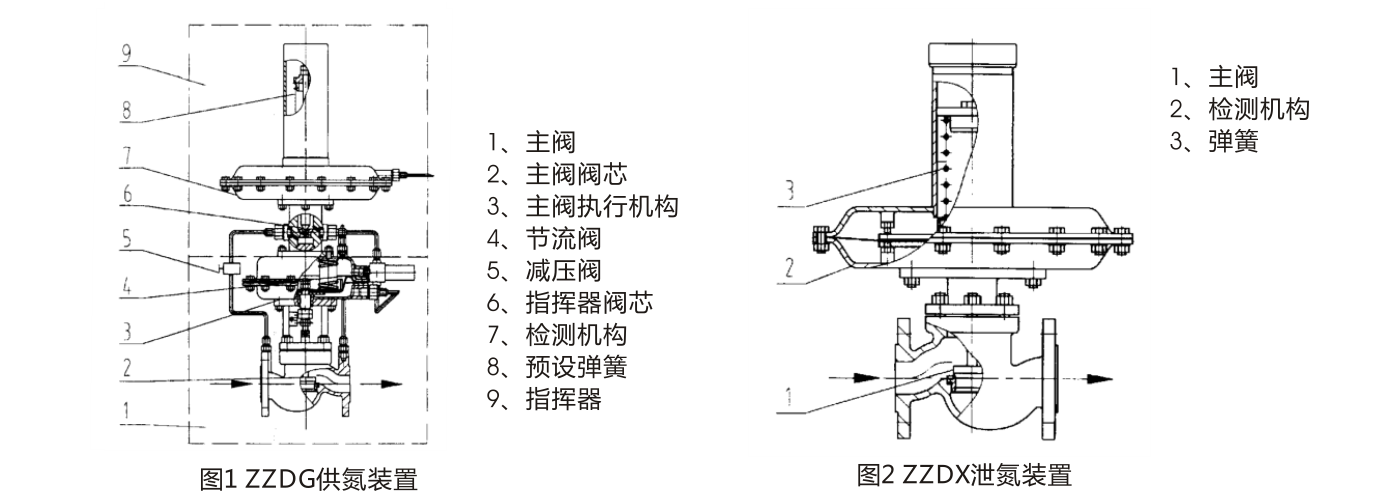

供氮装置（见图 1）罐顶取压点介质通过导压管接入检测机构（7），介质作用于检测元件产生作用力，与弹簧（8）预紧力形成平衡状态。当罐内压力低于供氮装置设定压力时，原有平衡被打破，指挥器阀芯（6）开启；阀前气体经减压阀（5）、节流阀（4）进入主阀执行机构（3）上下膜室，推动主阀阀芯（2）开启，向罐内补入氮气。当罐内压力回升至供氮装置设定压力时，在预设弹簧力作用下，指挥器阀芯（6）关闭；配合主阀执行机构弹簧联动，主阀随之关闭，停止氮气补给。

泄氮装置（见图 2）本装置采用内反馈结构，介质经由阀盖直接进入检测机构（2），介质作用于检测元件产生作用力，与预设弹簧（3）预紧力形成平衡。当罐内压力高于泄氮装置设定压力时，平衡状态被打破，阀芯（1）上移、阀门开启，向外部释放多余氮气；当罐内压力回落至泄氮装置设定压力时，在预设弹簧力作用下，阀门自动闭合。

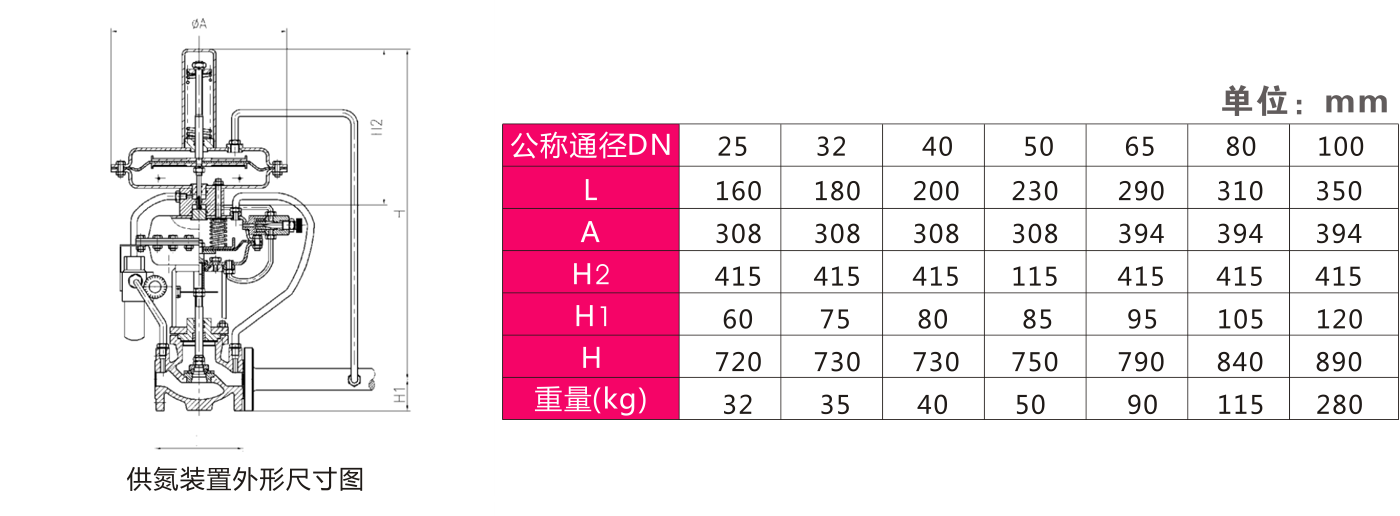

供氮装置外形尺寸及重量

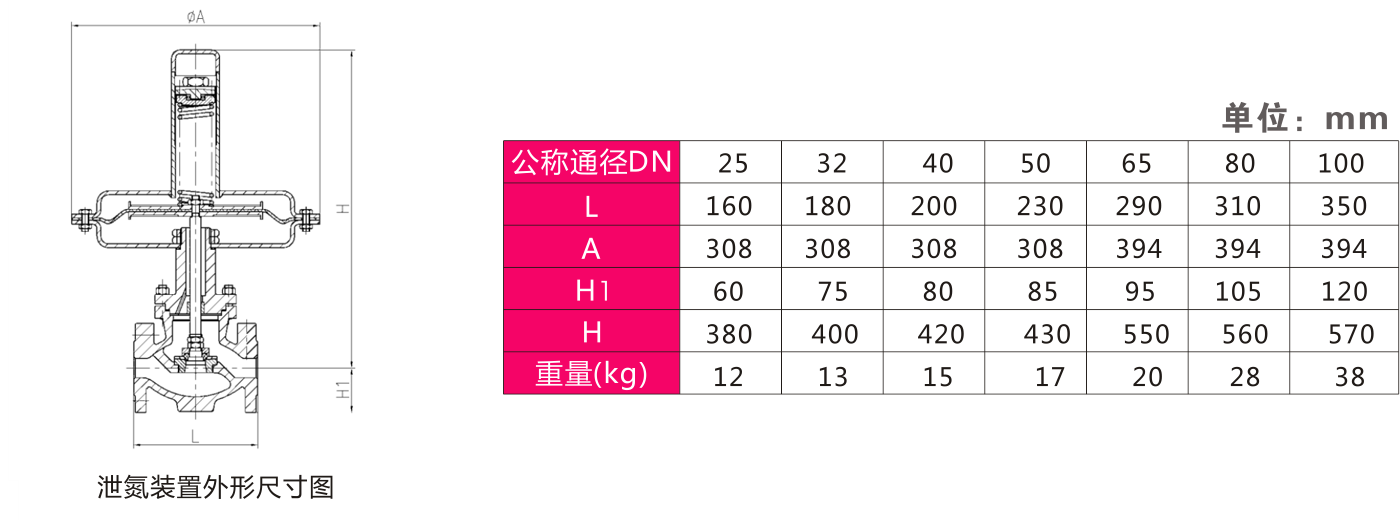

泄氮装置外形尺寸及重量
